Опоры серии 4.903-10 выпуск 4

Серия 4.903-10 «Изделия и детали трубопроводов для тепловых сетей»
Выпуск 4 «Опоры трубопроводов неподвижные. Рабочие чертежи»

Каталог опор серии 4.903-10 выпуск 4

Номенклатура

  • Т4 - для трубопровода с наружным диаметром  Дн=108-1420мм, неподвижная лобовая двухупорная;
  • Т5- для трубопровода с наружным диаметром (Дн)=133-1420мм, неподвижная лобовая четырехупорная, ;
  • Т6 - для трубопровода с наружным диаметром (Дн)=108-1420мм, неподвижная лобовая двухупорная усиленная;
  • Т7 - для трубопровода с наружным диаметром (Дн)=426-1420мм, неподвижная лобовая четырехупорная усиленная;
  • Т8 - для трубопровода с наружным диаметром (Дн)=108-1420мм, неподвижная щитовая;
  • Т9 - для трубопровода с наружным диаметром (Дн)=108-1420мм,неподвижная щитовая усиленная;
  • Т10 - для трубопровода с наружным диаметром (Дн)=194-1420мм, неподвижная боковая;
  • Т11 - для трубопровода с наружным диаметром (Дн)=108-1020мм, неподвижная хомутовая бескорпусная;
  • Т46 - для трубопровода с наружным диаметром (Дн)=530-820мм, неподвижная лобовая сальниковых компенсаторов;

В процессе эксплуатации технические тепловые и газовые трубопроводы различного назначения испытывают сильные поперечные нагрузки. Эти нагрузки способны привести к сдвигам секций, вызвать провисания труб, их деформацию, разгерметизацию. Результат – потеря давления в трубопроводе, утечки, аварии, поломки, остановка всей работы. Для предупреждения подобных ситуаций и нужны неподвижные опоры 4.903–10 выпуска 4.

Применение неподвижных опор 4.903–10 выпуска 4

Данные конструкции предназначены для надежного закрепления трубопроводов для гражданских и промышленных нужд в заданном проектом положении. Благодаря высокой прочности такие установки:

  • компенсируют поперечные нагрузки;
  • предупреждают сдвиги секций;
  • исключают вероятность провисания труб и их деформации.

Удерживая секции трубопровода, неподвижные опоры выпуска 4 еще и делят его на участки. Это позволяет обеспечить эффективное поглощение линейных удлинений элементов трубопровода посредством компенсатора или в результате самокомпенсации. Опоры серии 4.903–10 (коротко – опоры 4.903–10) воспринимают как серьезные вертикальные, так и значительные горизонтальные нагрузки.

Первые формируются собственным весом участков трубопровода, а также массой рабочей среды, которую он транспортирует, силой давления на секции осадочных отложений (лед, снег), весом изоляционных материалов. Горизонтальные нагрузки возникают в результате перепада температур внутри трубопровода, которые приводят к температурным деформациям труб в процессе их эксплуатации. Эти нагрузки зависят от назначения трубопровода, химических свойств транспортируемых материалов, особенностей технологического процесса, в котором принимает участие система.

Неподвижные опоры серии 4.903–10 могут отличаться по размеру. Производство конструкций осуществляется по чертежу, который готовится индивидуально с учетом особенностей трубопровода, для которого надо заказать изделия. Стандартные требования установлены в выпуске 4.

Виды

Опоры серии 4.903 10 выпуск 4

Общая таблица классификации опор выпуска 4 делит их на 5 основных видов. В каталоге ООО НПО «СпецНефтеМаш» вы можете купить любой вид изделий серии 4.903–10.

У нас можно заказать:

  • Лобовые неподвижные опоры 4.903–10. В каталоге представлены 2 подклассами – с 2 или 4 упорами (называются, соответственно, двухупорные и четырехупорные). Выбор зависит от характера действующих осевых нагрузок.
  • Щитовые опоры выпуска 4. Бывают обычными и усиленными. Способны выдерживать значительные осевые нагрузки.
  • Боковые опоры 4.903–10. Из названия понятно, что их назначение – принимать и компенсировать боковые нагрузки. Как правило, их применение актуально в комплекте с щитовыми и лобовыми опорами выпуска 4.
  • Бугельные неподвижные опоры 4.903–10. Это своеобразные «Атланты», которые принимают на себя основной вес трубы, снимая львиную долю нагрузки с трубопровода и грунта, на котором он стоит.

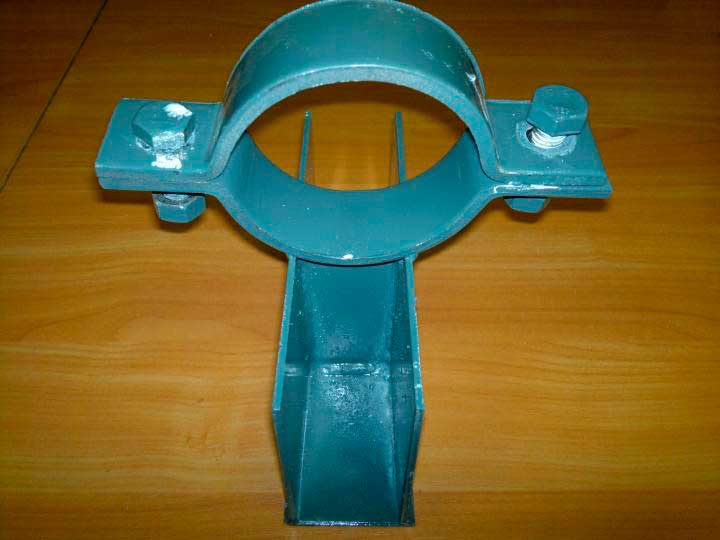

  • Хомутовые. Это самый простой вариант исполнения. Конструкция состоит из 2 упоров, каждый из которых ставится со своей стороны несущего элемента системы. Для фиксации участков трубопроводов, применение которых связано с высокими нагрузками, стоит подобрать скобообразную форму опоры, усиленной хомутом или бугелем.

Для всех видов опор выпуска 4 предусмотрено исполнение с электроизолирующими накладками. Такой вариант изготовления конструкций гарантирует эффективную защиту во время монтажа и применения трубопровода, который она удерживает, от блуждающих токов.

Технические характеристики

Неподвижные опоры 4.903–10 для теплосетей, которые можно купить в каталоге НПО «СпецНефтеМаш», имеют следующие технические и эксплуатационные характеристики:

  • Материал изготовления – сталь.
  • Диаметр трубопровода – в диапазоне 25–1400 мм.
  • Предельное давление в трубопроводах, с которыми могут использоваться опоры серии 4.903–10 выпуска 4 – до 64 кгс/кв. см.
  • Максимальная температура рабочей среды удерживаемого трубопровода – 440 градусов по Цельсию выше нуля.

Конфигурация, исполнение, выбор материала для производства, – все это соответствует действующим государственным и отраслевым стандартам.

Согласно регламенту определяются и особенности исполнения опор разных классов. В ассортименте НПО можно заказать опоры 4.903–10 выпуска 4:

  • с нормальными или усиленными упорами (в последнем случае применяются подкладки, которые уменьшат местное напряжения в стенках магистрали);
  • для принятия осевых нагрузок в варианте двух- или четырехупорной конструкции;
  • для компенсации боковой нагрузки – боковые неподвижные опоры 4.903–10 с подушкой, которая с одной стороны свободно прилегает к опорной установке, а с другой – приваривается к трубопроводу.

Сварные швы

ООО НПО «СпецНефтеМаш» – это современная производственная площадка, оснащенная передовыми технологиями и качественным оборудованием, в том числе сварочным. При проведении работ, требующих присоединения деталей неподвижных опор сварным швом, мы руководствуемся действующими стандартами.

  • Подготовка. Поверхность обеих соединяемых частей перед началом сварки обязательно очищается до металлического блеска (недопустимы остатки окалины). Область зачистки – в пределах от 2 см от линии будущего шва.
  • Сварка.
    • Сварочные работы проводятся без подушек и подкладок. Основная масса работ осуществляется методами автоматической и полуавтоматической сварки. Без формирования подварочного шва.
    • В случаях, когда требуется применение дуговой сварки (ручной), мы строго придерживаемся норм госстандарта № 5264–69.
    • При использовании дуговой сварки детали соединяются усиленным швом (катет к1 = 1,5 к) электродом Э42 (согласно ГОСТ 9467–60). Это обеспечивает максимальную прочность шва, требуемую для будущей эксплуатации опоры 4.903–10.
    • Мы строго следим за тем, чтобы швы были равнопрочными с металлом основного изделия.
  • Контроль брака.
    • По завершении сварки обязательно производится контроль качества шва (визуальный осмотр, обмеры катетов).
    • При обнаружении дефекта (или отступления от ГОСТ) осуществляется вырубка некачественной части шва и повторная сварка.
    • Подчеканка для исправления дефектов швов на НПО «СпецНефтеМаш» не применяется.

Резьба на деталях

Кроме сварных соединений, в опорах выпуска 4 применяется резьба. В изделиях, которые мы предлагаем купить, – резьба 3 класса точности по ГОСТ 9150–59 и 16093–70 (обработанные детали без заусенцев и углов, острые кромки притуплены с радиусом притупления 1 мм).

При допустимых свободных размерах обработки поверхностей допускается 7 класс точности. У необработанных поверхностей – 9 класс точности по госстандарту № 2689–54. Допустимое отклонение по перпендикулярности стенок и ребер по отношению к основанию Т13–715 составляет 0,1 см на каждые 20 см длины. В опорах Т21.00.01.000 применяется предел неперпендикулярности основания по отношению к оси отверстия для припятника до 0,5:200.

Маркировка, транспортировка и хранение

Условия маркировки, размещения на складе, хранения и транспортировки опор выпуска 4 установлены двумя госстандартами:

  • 14096–98;
  • 15033–69.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ОПОРЫ СЕРИИ 4.903-10 ВЫПУСК 4

Описание Обозначение
Опора неподвижная лобовая двухупорная усиленная для трубопровода Дн×S (325×7) мм, тип I Опора 325×7–I Т6.07
Опора неподвижная для сальникового компенсатора Дн=630, тип I Опора неподвижная 630–I Т46.12
Опора неподвижная хомутовая опора для трубопровода Дн=108 мм, H=200 мм Опора неподвижная 108 Т12.12

Конструкция опор 4.903 10 выпуска 4

В ООО «СпецНефтеМаш» вы можете купить опоры 4.903–10 выпуска 4 из различных марок стали. Чаще всего это Ст3 (стандартное исполнение) или 09Г2С (зимний вариант). Все наши изделия покрываются защитными антикоррозионными составами, которые придают конструкциям презентабельный вид. На поверхности опорных установок недопустимо образование закатов, трещин, пузырей, заусенцев, потертостей и т. д. Допустимая шероховатость поверхности после резки/вырубки – не ниже 1, согласно ГОСТ 2789–59 (при условии, что стальные детали изготавливались без чертежа).

Для удобства монтажа (взаимозаменяемости элементов) части опорных установок, которые можно купить у нас, унифицированы. Это относится к исполнению ребер, упоров, стоек, щитов, подкладок. По желанию клиента опора выпуска 4 может закрываться электроизоляцией (прокладки) или стальным кожухом.

Производство опор 4.903 10 выпуска 4

Производство опор 4.903–10 осуществляется по чертежу заказчика. Документ может предусматривать различное расположение оси упоров (вертикальное, горизонтальное, под углом 45 градусов для конструкций лобового типа), разную массу опор 4.903–10 выпуска 4, их конфигурацию и другие характеристики.

Мы изготавливаем неподвижные опоры 4.903–10 высокого качества:

  • перед началом производственных работ проводится проверка и отбраковка сырья;
  • на каждом этапе производства осуществляется контроль качества;
  • по готовности конструкции проходят испытания на механическую прочность;
  • вся продукция НПО осматривается перед отправкой на склад и со склада покупателю;
  • доставка осуществляется в соответствии с правилами транспортировки опор выпуска 4.

Неподвижные опоры 4.903–10 выпуска 4 производства нашего завода поставляются в комплекте, полностью готовые к применению с полным документальным сопровождением. Гарантия на установки при условии их правильного монтажа и хранения – 1 год.

Заказать неподвижные опоры 4.903-10 выпуск 4

Чтобы заказать неподвижные опоры 4.903–10 по цене производителя, свяжитесь с нами прямо сейчас любым удобным способом. Мы принимаем заказы по телефону 8–800–3021–565, электронной почте marketing@snmash.ru и онлайн (форма отправки заявок на сайте). Доставка наших изделий осуществляется по всей России и в страны ближнего зарубежья. Сроки производства – от 7 до 15 дней.

Типовые конструкции и детали зданий и сооружений серия 4.903-10 "Изделия и детали трубопроводов для тепловых сетей" Выпуск 4

Ознакомиться с документом про неподвижные опоры серии 4.903-10 вы можете по ссылке ниже:

Документ: серия 4.903-10 выпуск 4: Опоры трубопроводов неподвижные
